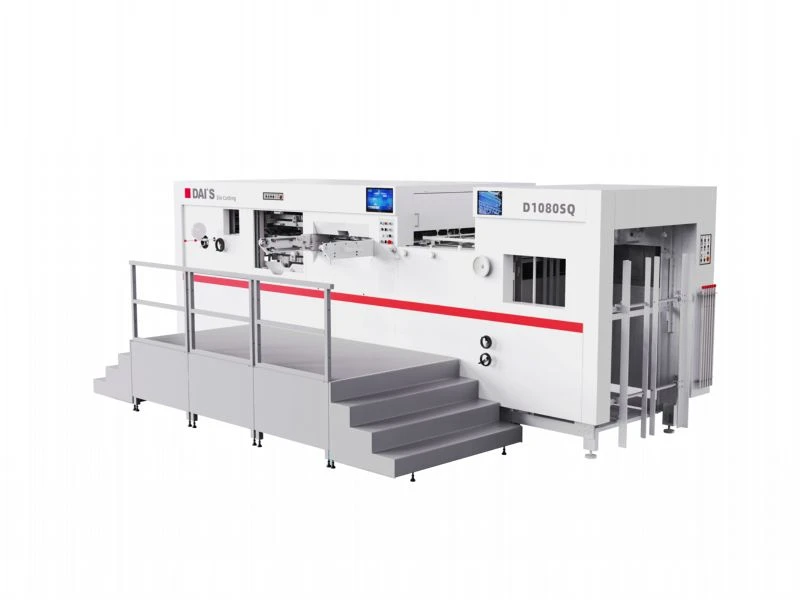

झेजियांग दाई की प्रिंटिंग मशीन कं, लिमिटेड चीन में 1060sq पूर्ण स्ट्रिपिंग स्वचालित डाई कटर के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। यदि आप थोक छूट वाले 1060sq पूर्ण स्ट्रिपिंग स्वचालित डाई कटर खरीदने जा रहे हैं, तो हमारे कारखाने से उद्धरण प्राप्त करने के लिए आपका स्वागत है। सभी अनुकूलित मशीनें उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं।

तकनीकी मापदण्ड

1. डाई कटिंग	समतल
2.अधिकतम कागज का आकार	1060*760मिमी
3.मिनट कागज का आकार	450*360मिमी
4.max.die-काटने का आकार	1050*750मिमी
5.मिनट.मुंह का आकार	8 मिमी
6. अधिकतम काम का दबाव	300t
7.आवेदन का दायरा	सफ़ेद बोर्ड 100 ग्राम से बड़ा या उसके बराबर नालीदार कागज की मोटाई 9 मिमी से कम या उसके बराबर
8.डाई काटने की सटीकता	± 0.1मिमी
9. अधिकतम कार्य गति	7000 r/h
10.अधिकतम त्यागने की गति	6500 r/h
11.अधिकतम ढेर ऊंचाई	1600 मिमी
12.अधिकतम कागज एकत्रित करने की ऊँचाई	1500 मिमी
13.मुख्य मोटर शक्ति	11 किलोवाट
14.रेटेड पावर	23 किलोवाट
15.मशीन का वजन	16t
16. समग्र आयाम	784941472182मिमी

स्थापना ड्राइंग

201

मशीन विवरणफीडा पेपर डिलीवरी भाग के कार्य मोड का सिद्धांत

फ़िडा, पेपर वितरण भाग

*यूरोपीय प्रौद्योगिकी विनिर्माण परिशुद्धता फ़िडा हेड कार्डबोर्ड, नालीदार कागज और ग्रे बोर्ड पेपर का आमतौर पर उपयोग किया जाता है

*सर्वो मोटर्स के माध्यम से फीडा को नियंत्रित करके, कागज के सक्शन कोण और ऊंचाई को कागज के विरूपण के अनुसार समायोजित किया जा सकता है

*सक्शन कोण और ऊंचाई को कागज के विरूपण के अनुसार समायोजित किया जा सकता है

*अद्वितीय कागज प्राप्त करने वाला तंत्र, कागज की विभिन्न विकृतियों के लिए उपयुक्त

*उच्च गति फ़िडा हेड विशेष एल्यूमीनियम मिश्र धातु सामग्री से बना है, और सभी हिस्से आयातित हैं

*पेपर फीडिंग स्विच एंटी मिसऑपरेशन पेपर फॉलोइंग डिवाइस

*डुअल फ़िडा हेड कोलिजन डिटेक्शन डिवाइस

*मशीन को रोके बिना मुख्य और सहायक पेपर फीडिंग के बीच स्विच करना

*वैकल्पिक प्री कोडिंग पेपर मैकेनिज्म सेट

*फिश स्केल स्टाइल पेपर फीडिंग, चिकनी और सटीक

*पेपर फीडिंग टेबल के लिए फाइन ट्यूनिंग मैकेनिज्म, नॉन-स्टॉप एडजस्टमेंट

*दोहरे उद्देश्य वाली पेपर टेबल

* सहायक पेपर सपोर्ट रॉड के एक सेट और कार्डबोर्ड सपोर्ट बोर्ड के दो सेट से सुसज्जित

*15 इंच का मानव मशीन इंटरफ़ेस और 7 इंच का सेकेंडरी कंप्यूटर स्क्रीन कॉन्फ़िगर करें

*वास्तविक{{0}समय उच्च{{1}परिभाषा उत्पादन निगरानी स्क्रीन कॉन्फ़िगर करें

*पूरी तरह से स्वचालित कंप्यूटर वोल्टेज विनियमन कॉन्फ़िगर करें

मशीन विवरणपेपर फीडिंग भाग के कार्य मोड का सिद्धांत

पेपर फ़ीड स्टैंड

* पेपर डिलीवरी को पुराना बनाने और टकराव को कम करने के लिए पेपर फीडिंग की गति डिवाइस को नियंत्रित करने के लिए उन्नत नियंत्रण प्रणाली का उपयोग किया जाता है।

* फोटोइलेक्ट्रिक डबल डिटेक्टर।

* पेपर कन्वेयर बेल्ट आयात करें।

* अल्ट्रा-पहनने के लिए प्रतिरोधी पॉलीयुरेथेन पेपर ट्रांसपोर्ट व्हील।

* एडजस्टेबल रबर व्हील और ब्रश व्हील आगमन के सामने और साइड रिटर्न की सटीक स्थिति सुनिश्चित करते हैं।

फ्रंट/साइड गेज

* प्री-टेस्ट पेपर आगमन दर सुनिश्चित करता है।

* विभिन्न मुद्रण पंजीकरण आवश्यकताओं को पूरा करने के लिए बाएँ और दाएँ डबल पुश {{0} पुल गेज का उपयोग करना।

* शीट स्टील शीट प्रेस पेपर, वर्दी और विश्वसनीय बल।

मशीन विवरणडाई कटिंग भाग के कार्य करने के तरीके का सिद्धांत

डाई काटने वाला भाग

* दबाव सहने वाले भाग उच्च शक्ति वाले लचीले लोहे के होते हैं -QT600-3, विशेष तकनीक द्वारा निर्मित, उच्च शक्ति और स्थायी विरूपण के साथ।

* जर्मनी से आयातित स्टील के लिए विशेष प्रक्रिया के साथ निकल {{0}क्रोमियम {{1}मोलिब्डेनम {{2}सोने का स्टील क्रैंकशाफ्ट।

* ताइवान ने अल्ट्रा{{0}वियर{{1}प्रतिरोधी वर्म गियर और वर्म का आयात किया।

* सुविधाजनक और तेज़ टूल टेम्प्लेट टर्निंग डिवाइस।

* मजबूत तेल आपूर्ति स्नेहन प्रणाली।

* उच्च परिशुद्धता 240 डिग्री आंतरायिक तंत्र।

* वायवीय लॉकिंग डिवाइस सुरक्षित और तेज़ है।

* हाई स्पीड रोटरी जोड़।

* अधिकतम दबाव 300 टन है (प्रेस प्रकार का अधिकतम दबाव 600 टन है)।

* उन्नत हनीवेल मुख्य मोटर (वैकल्पिक कॉन्फ़िगरेशन) का उपयोग करके, डाई कटिंग गति 7500 शीट प्रति घंटे तक पहुंच सकती है।

* डाई{{0}कटिंग प्लेट फ्रेम फाइन ट्यूनिंग डिवाइस के साथ इंटरमीडिएट पोजिशनिंग सिस्टम को अपनाता है।

* दोहरी -रंगीन स्क्रीन किसी भी समय मशीन की कार्यशील स्थिति दिखाती है।

* तेल वायु शीतलन प्रणाली कॉन्फ़िगर करें

मशीन विवरणविद्युत भाग का कार्य मोड सिद्धांत

गैर-संपर्क वितरण तकनीक

* पूरी मशीन अमेरिकी मीजी और फ्रेंच श्नाइडर इलेक्ट्रिक को अपनाती है। मशीन के स्थिर संचालन को सुनिश्चित करने के लिए घटक।

मशीन विवरण कागज प्राप्त करने वाले भाग के कार्य करने के तरीके का सिद्धांत

प्राप्तकर्ता विभाग

* स्वचालित पेपर लेवलिंग डिवाइस, पेपर प्राप्त करने के लिए दो तरह से ब्लोइंग डिवाइस सुनिश्चित करना।

* मोटे और पतले कागज से कागज को अच्छी तरह से इकट्ठा किया जा सकता है।

* कागज संग्रहण विभाग अधिक मानवीय संचालन को साकार करने के लिए नियंत्रण से सुसज्जित है।

* नियमित रूप से कागज प्राप्त करना सुनिश्चित करने के लिए फोटोइलेक्ट्रिक पेपर प्राप्त करना।

* कागज प्राप्त करने वाली मेज की स्वचालित उठाने की नियंत्रण प्रणाली।

* मैनुअल पेपर संग्रह।

* मुख्य श्रृंखला सुरक्षात्मक उपकरण।

* एंटी-रिटर्न पेपर डिवाइस।

* नॉन {{0}स्टॉप डिवाइस से लैस।

मशीन विवरण अपशिष्ट पृथक्करण भाग का कार्य मोड सिद्धांत

प्लेट अपशिष्ट स्ट्रिपिंग (वैकल्पिक)

*सेंट्रल पोजिशनिंग सिस्टम को अपनाने से, अंशांकन तेज और समायोजित करने में आसान है।
*यह आंतरिक छोटे छिद्रों को हटा सकता है, और काटने वाले कागज के किनारे पर कचरे को छोड़कर बाहरी तीन तरफ के कचरे को पूरी तरह से हटा सकता है।

प्लेट अपशिष्ट स्ट्रिपिंग (वैकल्पिक)

*सेंट्रल पोजिशनिंग सिस्टम को अपनाने से, अंशांकन तेज और समायोजित करने में आसान है।

*यह आंतरिक छोटे छिद्रों को हटा सकता है, और काटने वाले कागज के किनारे पर कचरे को छोड़कर बाहरी तीन तरफ के कचरे को पूरी तरह से हटा सकता है।

दूसरे किंग ने विभाग को समाप्त कर दिया

स्ट्रिपिंग यूनिट

इसे कुंजी बोर्ड पर संबंधित स्विच द्वारा संचालित किया जा सकता है, जो तैयार हिस्सों और शुरुआती हिस्सों के प्रतिस्थापन से सुसज्जित है, और पूर्ण और अर्ध {{0}हटाने के बीच स्विच कर सकता है।
